SMT贴片设备介绍

先进生产设施

品牌:YAMAHA

机型:YS24 小型超高速模块贴片机

基本规格


对象基板

L50×W50mm~L700×W460mm

贴装能力

72,000CPH (0.05/CHIP:本公司**条件)

贴装精度

±0.05mm(μ+3σ)、±0.03mm(3σ)

对象元件

0402□32mm MAX(高度6.5mm以下)

元件种类

120种(**/换算成8mm卷带)

电源规格

三相AC 200/208/220/240/380/400/416 V ±10%

供气源

0.45MPa以上、清洁干燥状态

外形尺寸

L1,254×W1,687×H1,445mm(突起部分除外)

主体重量

约1,700kg

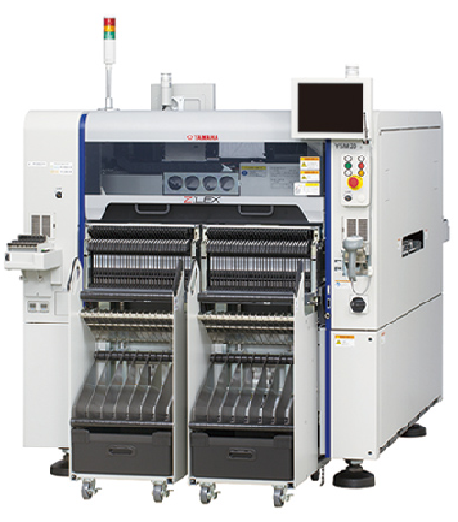

品牌:YAMAHA

机型:YSM20高效模组贴片机

基本规格


对象基板

单轨机型L50 x W50 mmL810 x W490 mm

贴装能力

X轴为2梁规格的:高速通用(HM)贴装头x2

90,000CPH(本公司**条件下)

贴装精度

±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

对象元件

高速通用(HM)贴装头:0301545x45mm L100mm,高度在15mm以下     根据元件的高度、尺寸,可能需要选配多视觉相机(可选配置)

异型(FM)贴装头:0301555x55mm L100mm,高度在28mm以下

元件种类

固定送料器架 : *多140个(以8mm料带换算)

一次性换料车 : *多128个(以8mm料带换算)

 托盘交换器 : 30张(固定式) 10张(料车式)

电源规格

三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz

供气源

0.45MPa 以上、清洁干燥

外形尺寸

L 1,374 x W 1,857 x H1,445mm

主体重量

约2,050kg

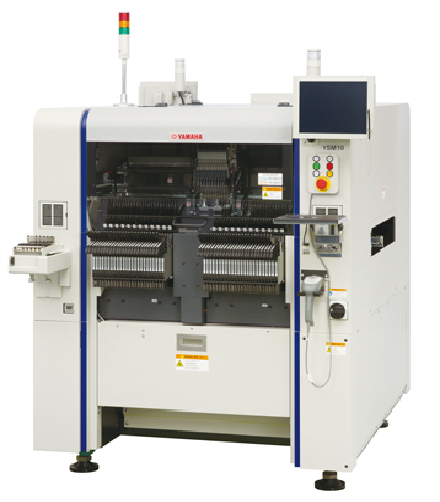

品牌:YAMAHA

机型:YSM10小型高速模块贴片机

基本规格


对象基板

 L50 x W50 mmL510 x W460 mm

 使用选配件,可对应L610mm基板

贴装能力

HM 贴装头(10个吸嘴)规格46,000CPH(本公司**条件下)

贴装精度

±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

对象元件

03015 W55 x L100mm(超过W45mm为分割识别),高度15mm以下               元件高度超过6.5mm,或元件尺寸超过12mm x 12mm则需要选配多视觉相机(可选配置)

元件种类

固定送料器架:*多96个(以8mm料带换算)托盘:15种(装备sATS15时,**,JEDEC

电源规格

三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz

供气源

0.45MPa 以上、清洁干燥

外形尺寸

L1,254 x W1,440 x H1,445mm

主体重量

约1,270kg

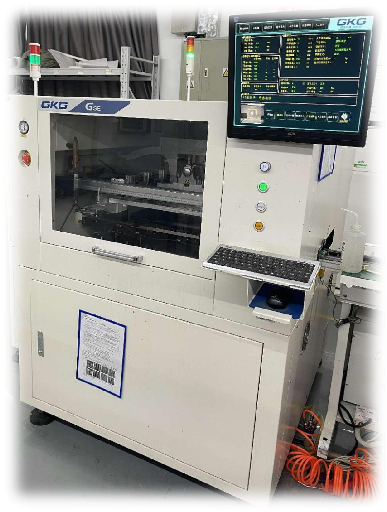

品牌:GKG

机型:Gse高速、高精度、多功能高端印刷机

基本规格


対象基板

L50×W50mmL510×W460mm

可对应L600mm印刷范围,可搬运L610mm基板

印刷头

3S 刮刀头(3SSwing Single Squeegee

贴装刮刀选择金属或者(聚氨酯制)橡胶刮刀

印刷精度

印刷精度():±0.025mm

重复对位精度(3σ)±0.005mm

印刷生产线节拍

11(标准印刷:本公司**条件)

可支持的网板尺寸()

L750×W750mm   L736×W736mm  L750× W650mm

L650×W550mm   L600×W550mm  L550×W650mm

电源规格

三相AC 200/208/220/240/380/400/416 V ±10%

供给气源

0.45MPa

外形尺寸

L1,640×W1,640×H1,400mm(突起部分除外)

主体重量

1,200kg
