特性

•  低功耗：12uA

•  高效率：95%

•  输入电压范围：0.9 ～5V

•  输出电压范围：2.0V ～5.0V

•  输出电压高精度：±2%

•  低纹波低噪声

•  **工作频率：350KHz （典型值）

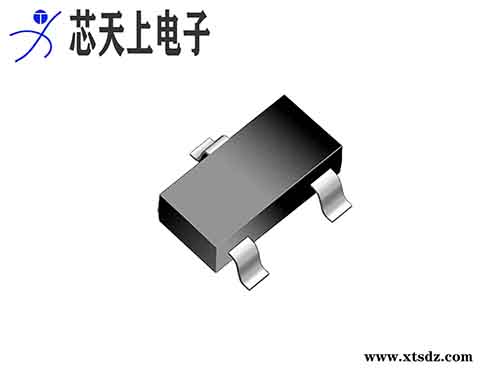

•  封装类型：SOT23-3、 、SOT23-5、 、SOT23、 、SOT89-3 、TO92

描述

YX2118是一款具有低静态电流特性的PFM开关型DC-DC升压转换器。该芯片通过特有的电路结构极大的改善了开关电路固有的噪声问题，减小了其对周围电路的干扰。输出电压为2～5V，振荡频率为350KHz（典型值）。YX2118是内置开关晶体管，其外围仅需要电感和电容即可正常工作。带使能端的YX2118具有关断功能，可使芯片损耗达到*小。该款芯片适用于低噪声、较大电流输出的电池供电设备。

应用范围

•  用于电池供电设备的电源

•  无线鼠标、无线键盘、照相机、摄像机、VCR 、PDA 、手持电话、电动玩具等便携式设备的电源

•  要求提供电压比电池所能提供电压高的设备的电源部分

典型电路

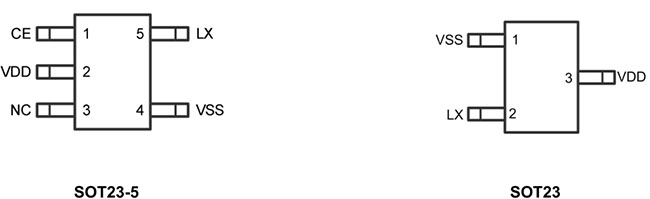

引脚定义

功能描述

YX2118是一款PFM开关型DC-DC升压转换器。


输入与输出

LX端通过电感连接到输入电源电压上，其连接于功率MOSFET的源端。输出VDD既可以外接负载，同时也提供了内部芯片的供电。

使能

使能逻辑控制输出以及内部工作模块，一旦使能端关断，芯片可立即停止工作。同时也可以在封装时与输出封装在一起，这样可以适用于不同的工作需求。


功耗考虑

芯片结温依赖于环境温度、PCB布局、负载和封装类型等多种因素。功耗与芯片结温可根据以下公式计算：PD =RDS(ON) ×IOUT ×IOUT根据P D 结温可由以下公式求得：TJ =PD×θJA+TA 其中：TJ是芯片结温；TA是环境温度；θJA 是封装热阻
