AXS2005B-2.4W单通道AB类音频功率放大器

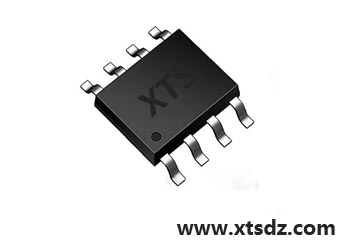

AXS2005B是一颗单通道AB类音频功率放大器。在5V 电源供电，THD+N=10%，4欧姆负载上可以输出2.4W 的功率。 AXS2005B优异的噪声和THD指标可以提供高品质的音频信号放大。极少的外围元件*能提供芯片稳定工作，大大减少了PCB面积并降低成本。AXS2005B具有极低的关断电流，极大的延长系统的待机时间。OTP保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。AXS2005B提供SOP8封装

在线咨询

全国热线

13728684209

产品概述Product overview

概要

特性

输出功率：－2.4W(VDD=5.0V, RL =4Ω，THD+N=10%)－1.7W(VDD=4.2V, RL =4Ω，THD+N=10%)

工作电压: 2.5V to 5.5V

低底噪：39uVrms(Gain=10V/V, A-weighted)

低失真度

开启、关闭POP-click抑制功能

关机电流小于1uA 过热保护功能

应用领域

便携式DVD 笔记本电脑插卡音箱/ USB音箱液晶电视/ 液晶显示器

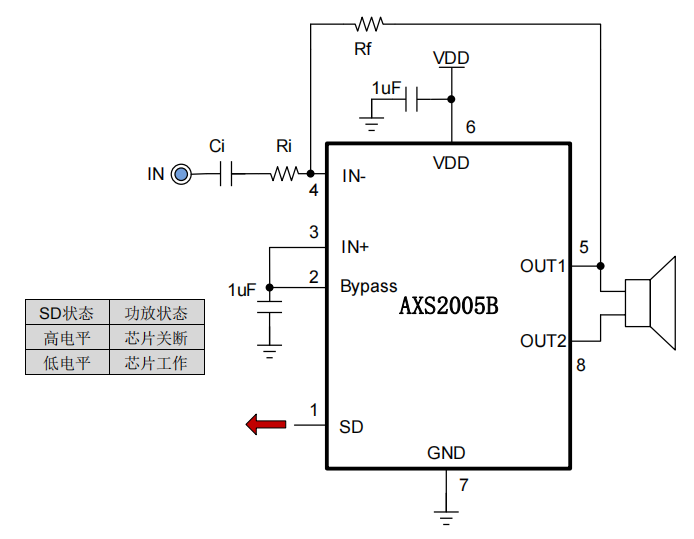

典型应用电路图

引脚排列

管脚描述

管脚	符号	I/O	描述
1	SD	I	系统关断控制（高电平关机，低电平工作）
2	BYPASS	I	参考电压
3	IN+	I	音频正输入端
4	IN-	I	音频负输入端
5	OUT1	O	音频输出端口 1
6	VDD		电源
7	GND		地
8	OUT2	O	音频输出端口 2

极限参数表

参数	描述	数值	单位
VIN	无信号输入时供电电源	6.5	V
VI	输入电压	-0.3 to VIN+0.3	V
TA	工作温度	-40。C to 85。C	。C
TJ	结温	-40°C to 150°C	。C
TSTG	储存温度	-65°C to 150°C	。C
TSLD	焊接温度	300°C, 10sec	。C

推荐的工作条件

Symbol	Parameter	Test Conditions	MIN	MAX	UNIT
VDD	供电电压	VDD	2.5	5.5	V
VIH	SD高电平	VDD=2.5V to 5.0V	1.3		V
VIL	SD低电平	VDD=2.5V to 5.0V		0.35	V

热效应参数

Parameter	Symbol	Package	MAX	UNIT
热阻(Junction to Ambient)	θJA	SOP8	110	°C/W

电性参数

(VDD =5V, Gain=20dB, RL =4Ω, T =25°C, unless otherwise noted.)

Symbol	Parameter	Test Conditions		MIN	TYP	MAX	UNIT
Po	输出功率	THD+N=10%,f=1KHZ,RL=4Ω	VDD=5.0V		2.4		W
		THD+N=10%,f=1KHZ,RL=4Ω	VDD=3.6V		1.4		W
		THD+N=1%,f=1KHZ,RL=4Ω	VDD=5.0V		1.75		W
		THD+N=1%,f=1KHZ,RL=4Ω	VDD=3.6V		1.05		W
THD+N	总谐波失真＋噪声	VDD=5.0V, PO=1W, RL=4Ω	f=1KHz		0.1		%
THD+N	总谐波失真＋噪声	VDD=3.6V, PO=0.5W, RL=4Ω	f=1KHz		0.12		%
PSRR	电源纹波抑制比	VDD=4.2V ±200mVp-p	f=1KHz		60		dB
SNR	信噪比	VDD=5.0V,Vorms=1V, GV=20dB	f=1KHz		-86		dB
Vn	残余噪声	VDD=5.0V,Input floating with Cin=0.1μF	A-weighting		39		μV
Vn	残余噪声	VDD=5.0V,Input floating with Cin=0.1μF	No A-weighting		53		μV
Dyn	动态范围	VDD=5.0V, THD=1%	f=1KHz		-95		dB
IQ	静态电流	VDD=5.0V	No Load		3.5		mA
IQ	静态电流	VDD=3.0V	No Load		2.5		mA
ISD	关断电流	VDD=2.5V to 4.2V	VSD=3.3V		1		μA
Vos	失调电压	Vin=0V, VDD=5V			20		mV
Tst	启动时间	Bypass capacitor =1uF			95		mS
OTP	温度保护	No Load, Junction Temperature	VDD=5.0V		165		°C
OTH	-	No Load, Junction Temperature	VDD=5.0V		20		°C

应用信息

输入电阻(Ri)

AXS2005B的增益由音量调节控制的输入电阻(RI)和反馈电阻RF)控制。

增益计算如下： AV  2 RF /Ri

其中，输入电阻RI为外部的输入电阻，Rf为外部反馈电阻。

输入电容 (Ci )

输入电容与输入电阻构成一个高通滤波器，其截止频率可由下试得出：

fc = 1

2πRiCi

Ci的值不仅会影响到电路的低频响应，而且也会影响电路启动和关断时所产生的POP声，输入电容越大，则到达其稳定工作点所需的电荷越多，在同等条件下，小的输入电容所产生的POP声比较小。

偏置电容CBYP

偏置电容是*关键的电容，它与几个重要性能相关，当电路启动时，偏置电容决定了放大器的开启速度，偏置电容同时会影响到电路的噪声和电源抑制比以及开关机的POP声。为避免启动时的POP声，偏置电压的上升速度应该比输入偏置电压的上升速度慢。

关断工作模式

为了减少在关断模式下的功率损耗， AXS2005B带有关闭放大器偏置的关断电路。当SD引脚为高电平时，放大器被关闭，工作电流达到*小。

过温保护

AXS2005B 带有过温保护电路以防止内部温度超过165℃时器件损坏。在不同器件之间，这个值有25℃的差异。当内部电路超过设置的保护温度时，器件进入关断状态，输出被截止。当温度下降 20℃后，器件重新正常工作。

详细资料下载规格书
