概述NE555 是一块通用时基电路,它是一种将模拟信号与逻辑功能相结合的模拟集成电路,能够产生**的时间延时和振荡。这种定时电路可应用于电子控制、电子检测和电子警报等许多方面。例如:由它可构成**的计时器、脉冲发生器、时间延时发生器、脉宽调制、相位调制以及锯齿电压发生器等, 在微型计算机外围设备中, 可以用
13728684209
NE555 是一块通用时基电路,它是一种将模拟信号与逻辑功能相结合的模拟集成电路,能够产生**的时间延时和振荡。这种定时电路可应用于电子控制、电子检测和电子警报等许多方面。例如:由它可构成**的计时器、脉冲发生器、时间延时发生器、脉宽调制、相位调制以及锯齿电压发生器等, 在微型计算机外围设备中, 可以用它来构成时钟发生器以产生所需的时钟脉冲。
静态电流小,典型值2.7mA .
芯片禁止输入端可使 IC 掉电
掉电时静态电流小,典型值 65uA.
可驱动多种阻抗的扬声器 8 Ω以上
使用 32 Ω负载时 输出功率超过250mW
失真小 0.5% TYP.
在语音频段 增益可从 0dB 调至 46dB
外围元件少

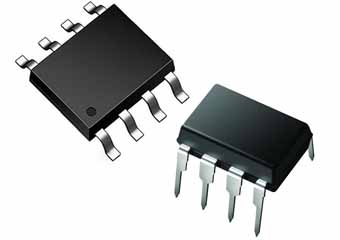

封装形式 SOP8/DIP8

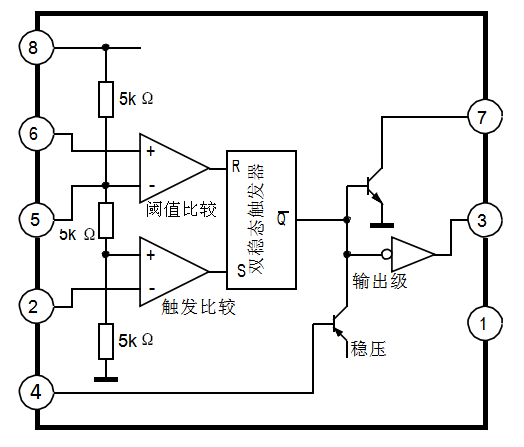

功能框图
引脚 | 符 号 | 功 能 | 引脚 | 符 号 | 功 能 |
1 | GND | 地 | 5 | CONTRIG | 触发控制 |
2 | RTIG | 触发 | 6 | CONTH | 阈值控制 |
3 | OUT | 输出 | 7 | DIS | 放电 |
4 | R | 复位 | 8 | Vcc | 电源 |
脚位定义
