宽广的工作电压：(指令时钟为 4 个 CPU 时钟，亦即 4T 模式) 2.0V ~ 5.5V @系统时钟 ≦8MHz；2.2V ~ 5.5V @系统时钟 >8MHz
宽广的工作温度：-40°C ~ 85°C
高達达±5KV 的 ESD。
内置 11 级准确的低电压侦测电路（LVD），可用于锂电池低电保护。
1Kx14 位的程序存储器空间，48 字节的通用数据存储器空间。
4 根可分别单独控制输入输出方向的 I/O 脚（GPIO）、PB[5:0]。
所有 I/O 脚输出可选择一般灌电流（Normal Sink Current）或小灌电流（Small Sink Current）
所有 I/O 脚输出可选择一般推电流（Normal Sink Current）或小推电流（Small Sink Current）除 PB3
双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。
四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待机模式 （Standby mode）与睡眠模式（Halt mode）。
可编程使充电电流可达 500mA
不需要 MOSFET,传感电阻和阻塞二级管具
小尺寸实现对锂离子电池的完全线性充电管理
恒流/恒压运行和热度调节使得电池管理效力**，没有热度过高的危险
预设充电电压为 4.2V±1%
2.9V 涓流充电阈值电压
ESD(HBM)>7KV
符合 IEC62368 **标准

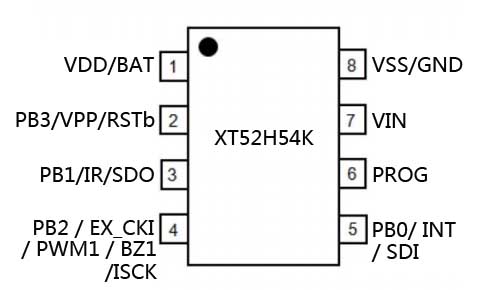

| 名字 | 描述 |
| 1:VDD/BAT | 电池正极/内部电源正极 |
2: PB3/ RSTb/Vpp | PB3 is an input pin or open-drain output pin. It can be reset pin RSTb. If RSTb pin is low, it will reset YF52K. It can be programming pad VPP |
| 3: PB1/ IR/ SDO | PB1 is a bidirectional I/O pin. If IR mode is enabled, this pin is IR carrier output. PB1 can be programming pad SDO. |
4: PB2 / EX_CKI/ PWM1 / BZ1 / SCK | PB2 is a bidirectional I/O pin. It can also be timer clock source EX_CKI. It can also be PWM output. It can also be BUZZER output. PB2 can be programming pad SCK. |
| 5：PB0/ INT/ SDI | PB0 is a bidirectional I/O pin. PB0 is input pin of external interrupt when EIS=1 & INTIE=1. PB0 can be programming pad SDI. |
| 6: PROG | 充电电流调整端 |
| 7:VIN | 充电输入电源正极 |
| 8:VSS/GND | 电源负极/电池负极 |

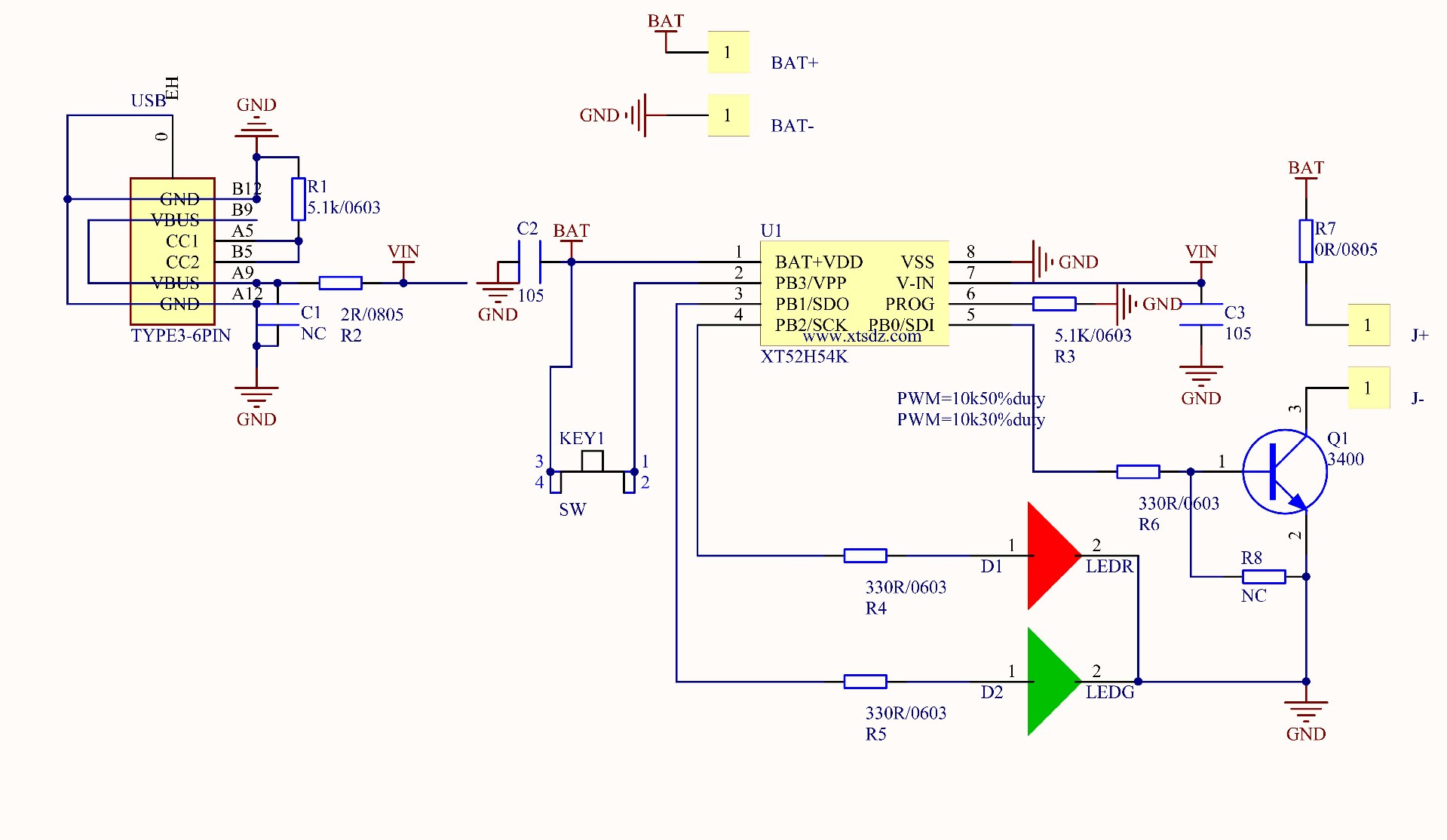

方案优势：1.在眉夹，暖手宝等发热产品里，通过软件优化，可以做到恒功率输出，保证发热丝，发热片发热稳定。不会随着电池电压的降低热量不够。
2.因发热丝，发热片电阻较小，工作脉冲电流大。传统是通过调节PWM占空比控制平均功率。但是开关管的工作效率低。我们通过软件和硬件，优化开关管工作效率，降低损耗，节约电池容量。
3.对于小型电机，加热.灯光产品，外围元件少，布线简单。大部份产品可以采用单面板。本方案已经月KK级大量稳定出货。
