GC1307串行IIC低功耗实时计时定时器时钟芯片规格

64 x 8、串行 I²C 实时时钟概述GC1307 串行实时时钟(RTC)是一款低功耗、十六进制编码(BCD)的时钟/日历,外加56 字节非易失性 SRAM(NV SRAM)。地址与数据通过 I2C 接口串行传输。时钟/日历提供秒、分、时、星期、日、月和年信息。对于少于 31 天的月份,将自动调整月末日期,包括闰年修正。时钟格式可以是 24 小时或带 AM

全国热线

13728684209

产品概述Product overview

64 x 8、串行 I²C 实时时钟

概述

GC1307 串行实时时钟(RTC)是一款低功耗、十六进制编码(BCD)的时钟/日历,外加56 字节非易失性 SRAM(NV SRAM)。地址与数据通过 I2C 接口串行传输。时钟/日历提供秒、分、时、星期、日、月和年信息。对于少于 31 天的月份,将自动调整月末日期,包括闰年修正。时钟格式可以是 24 小时或带 AM/PM 指示的 12 小时格式。GC1307 内置电源检测电路,当主电源失效时自动切换到备用电源,以保持时间、日期信息和计时 。
主要特点

  •  基于32.768 kHz 的石英晶体,可对秒,分,时,日,月,周以及带闰年补偿的年份进行计数

  •  I2C 串行总线接口

  •  带备用电池的56字节非易失性RAM

  •  可编程方波输出

  • 自动掉电检测及电源切换电路

  •  电池供电下,振荡器工作时的消耗小于500nA

  •  可选的民用温度范围:-20℃至+85℃

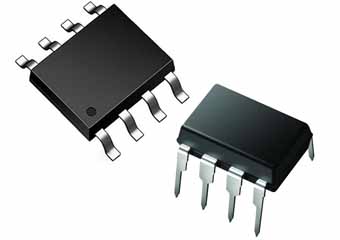

  •  封装形式:DIP8 和SOP8

主要应用领域

  •  复费率电度表、IC 卡水表、IC 卡煤气表

  •  移动电话

  •  便携仪器

  •  传真机

  •  电池电源产品

  •  电视机

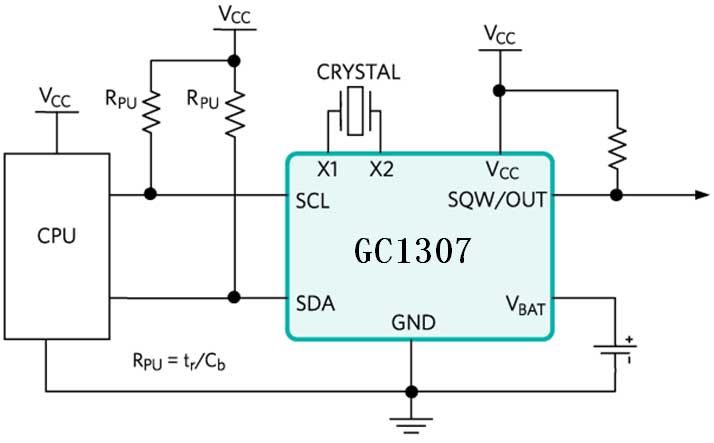

典型应用图

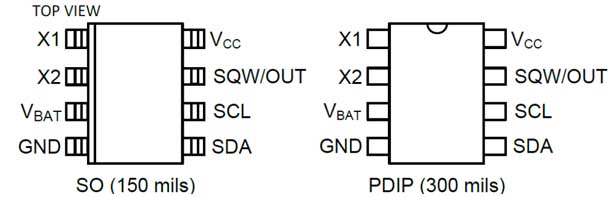

管脚说明



管脚序号管脚名称I/O描述
1X1I

连接标准 32.768kHz 石英晶体。内部振荡器电路设计适用于具有12.5pF 的负载电容(CL)的晶体。X1 是振荡器的输入,可选择连接到外部 32.768kHz 振荡器。如果外部振荡器连接到 X1,则内部振荡器 X2 的输出悬空。

2X2O
3VBATP

任何标准 3V 锂电池或其他能源作为备用电源时的输入端。电池电压必须保持在*小和**限制之间,以确保芯片正常运行。电池和VBAT 引脚之间串联的二极管可能妨碍正常操作。如果不需要备用电源,VBAT 必须接地。通过 RTC 和用户 RAM 访问的标称功率—故障跳变点(VPF)电压由内部电路设置为 1.25 x VBAT 标称值。 在+25°C 的情况下,在没有电源的情况下,超过 48mAh 的锂电池将为 GC1307

提供超过 10 年的备份。

4GNDP

电源地

5SDAI/O

串行数据输入/输出。SDA 是 I2C 串行接口的数据输入/输出;SDA引脚为漏极开路,需要外部上拉电阻。无论 VCC 上的电压如何,上拉电压都可高达 5.5V。

6SCLI

串行时钟输入。SCL 是 I2C 接口的时钟输入,用于同步串行接口上的数据移动。无论 VCC 上的电压如何,上拉电压都可高达 5.5V。

7SQW/OUTO

方波/输出驱动器。使能时,SQWE 位置 1,SQW/OUT 引脚输出四种方波频率之一(1Hz,4kHz,8kHz,32kHz)。SQW/OUT 引脚为漏极开路,需要外部上拉电阻。SQW/OUT 采用 VCC 或 VBAT 供电工作。无论VCC 上的电压如何,上拉电压都可高达 5.5V。如果不使用,该引脚可以悬空。

8VCCP

主电源。当电压在正常范围内施加时,器件可完全访问,并且可以写入和读取数据。当备用电源连接到器件且 VCC 低于 VTP 时,禁止读写。但是,计时功能不受输入电压较低的影响。

详细说明

GC1307 是一款低功耗时钟/日历,带有 56 字节的电池备份 SRAM。时钟/日历提供秒,分,小时,日,月,周和年信息。月末的日期会自动调整为少于 31 天的月份,包括闰年的更正。GC1307 作为 I2C 总线上的从器件工作。通过寄存器地址实现 START 条件并提供设备标识码,可以按顺序访问后续寄存器,直到执行STOP 条件。当 VCC 低于 1.25 x VBAT 时,器件终止正在进行的访问并重置器件地址计数器。此时将无法识别设备的输入,以防止错误数据从超出容差的系统写入设备。当 VCC 低于 VBAT 时,器件切换到低电流电池备份模式。上电时,当 VCC 大于 VBAT + 0.2V 时,器件从电池切换到 VCC,当 VCC 大于 1.25 x VBAT时,器件识别输入。图 1 显示了串行 RTC 的主要元素。


振荡器电路

GC1307 采用外部 32.768kHz 晶振。振荡器电路不需要任何外部电阻器或电容器即可工作。表 1 列出了外部晶体的几种晶体参数。图 1 显示了振荡器电路的功能原理图。如果使用具有指定特性的晶体,启动时间通常不到一秒。


时钟精度

时钟的**度取决于晶体的精度和振荡器电路的容性负载与修整晶体的容性负载之间的匹配精度。温度漂移引起的晶体频率漂移会增加额外的误差。耦合到振荡器电路中的外部电路噪声可能导致时钟快速运行。


表1 晶振详细说明

参数

符号典型单位

标称频率

f032.768kHz

谐振电阻

ESR45

负载电容

CL12.5pF
