概述

GCM7555 是行业标准的 CMOS 版本 555 系列通用定时器。该 GCM7555 可提供产生**的时间延迟和频率，具有非常低的功率损耗和电源电流尖峰。当芯片作为触发延时使用时，时间延时由一个单一的外部电阻和电容**控制。在稳定模式下，振荡频率和占空比准确由两个外接电阻和一个电容器设定。

主要特点

•  低电源电流：80uA（典型值）

•  500KHz的稳态频率能力。

•  **工作电压4.5V。

•  5V电压下，输出与TTL和CMOS逻辑电压完全兼容。

•  输出转换期间电源电流尖峰低。

•  极低的触发，阈值和复位电流：20pA（典型值）。

•  在非稳定和单稳态模式下运行，可调节占空比。

•  与555系列定时器引脚兼容。

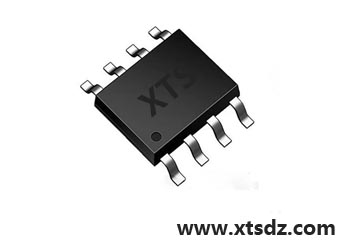

•  采用SOP8封装形式。

主要应用领域

•  脉冲发生器

•  **计时

•  延时生成

•  脉冲宽度调制

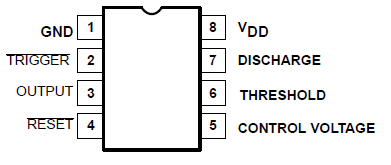

管脚说明
