这几种二极管外观、封装名称、及表面丝印相似,有的甚至相同,工程师及采购人员容易混淆。芯天上电子将详细讲解这几个二极管的封装,方便工程师和采购人员区分。
我们先讲相同之处:DO-214AC与SMA相同,DO-214AA与SMB相同,DO-214AB与SMC相同,这里的相同意思是叫法不一样,其实他们是一个意思。
他们的不同之处*是体积不一样。其中DO-214AC(SMA)<DO-214AA(SMB)<DO-214AB.我用一个表总结如下:
封装名称 | DO-214AC=SMA | DO-214AA=SMB | DO-214AB=SMC |
体积 | 小 | 中 | 大 |
详细尺寸 | ![]() | ![]() | ![]() |

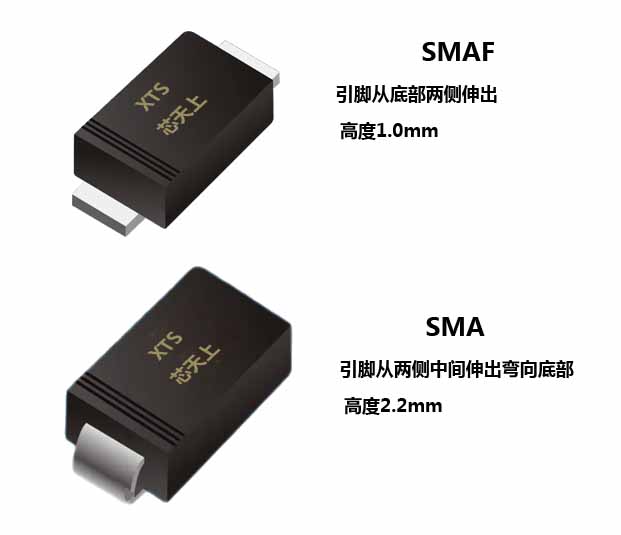

主要有两区别:一、SMA体积高一些2.2mm,SMF矮一些1.0mm。;二、SMA引脚从中间引出弯到二极管下面,SMF引脚从底部两侧伸出。具体如下图
SMF这种封装相对SMA封装芯片的散热友好一些
